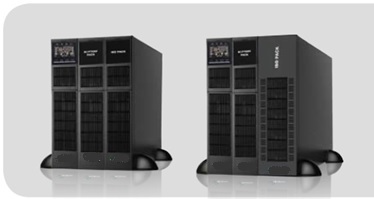

ELECT POWER 6-10 MEGA PLUS




راهنمای انتخاب یو پی اس ELECT POWER MEGA PLUS

6KVA-10KVA از نوع رَک[1] / تاور[2]



[1] -داخل محفظة فلزیِ تجهیزات شبکه (رَک) نصب می­شوند.

[2] - خارج از رَک و کنار دستگاهی که قرار است با یو پی اس تغذیه شود قرار می­گیرند.



ELECT POWER 6-10 MEGA PLUS





·         ONLINE واقعی

·         تضمینِ کارایی بالا با فناوری DSP

·         ضریب توان خروجی 1

·         بازة وسیع ولتاژ ورودی (100 تا 300 VAC)

·         تصحیح فعال ضریب توان ورودی 0.99

·         حالت مبدل فرکانسی 50Hz/60Hz

·         سازگار با ژنراتور تبدیل

·         اتصالات SNMP/USB/RS-232

·         تعداد باتری قابل تنظیم

پشتیبان موازی N+X اختیاری







مدل

MEGA PLUS RT 6K(L)

MEHA PLUS RT 10K(L)

فاز

ورودی تک­فاز / خروجی تک­فاز

ظرفیت*

6000 VA / 6000 W

10000 VA / 10000 W

ورودی



ولتاژ نامی

208/220/230/240 VAC

بازة ولتاژ

110~300VAC  در(0~60%)بار

140~300VAC  در (60~80%)بار

176~300VAC  در(80~100%)بار

بازة فرکانسی

46~54 Hz 50Hz / 56~64 Hz 60Hz

ظریب توان

0.99   در حالت تمام بار

اعوجاج هارمونیک (THDi)

< 40% در 100% بار، 6% > در 50% بار

خروجی



ولتاژ خروجی

104/110/115/120VAC

104/110/115/120VAC

AC تنظیم ولتاژ

± 1%

بازة فرکانسی (بازة سنکرون)

46~54 Hz 50Hz / 56~64 Hz 60Hz

بازة فرکانسی (در حالت کار با باتری)

50 Hz ± 0.1 Hz  یا  60 Hz ± 0.1 Hz

نسبت اوج جریان[1]

3:1 (حداکثر)

اعواجاج هارمونیک

1.5 % THD (بار خطی)

7 % THD (بار غیرخطی

زمان انتقال

از حالت AC به حالت کار با باتری

صفر

از حالت مبدل (اینورتر) به  حالت قطع­کُن (بای­پَس)

صفر

شکل موج (در حالت کار با باتری)



بیش­باری

حالت AC

100%~110%: 10min110%~130%: 1min>130% : 1sec

حالت کار با باتری

100%~110%: 30sec110%~130%: 10sec>130% : 1sec

بازده



وضعیت خط[2]

89%

حالت کار با باتری

86%

باتری



مدل استاندارد

نوع باتری

12 V / 7 AH

12 V / 9 AH

تعداد

16

16

زمان معمول شارژ مجدد

بازیابیِ90%   ظرفیت پس از 9 ساعت شارژ شدن

حداکثر جریان شارژ

1.0 A

ولتاژ شارژ شدن

218.4 VDC ± 1%

218.4 VDC ± 1%

مدل برای استفادة طولانی­مدت

نوع باتری

وابسته به کاربرد

تعداد

16-20**

حداکثر جریان شارژ

4.0 A

ولتاژ شارژ



(13.65VDC x تعداد باتری) ± 1%

نمایشگر



صفحة اِل سی دی

وضعیت یو پی اس، سطح بار، سطح باتری، ولتاژ ورودی و خروجی، زمان­سنجِ تخلیة باتری و خطاها

هشدار



حالت کار با باتری

نواخت هر 4 ثانیه

باتری ضعیف

نواخت هر ثانیه

بیش­بیاری

نواخت دو بار در ثانیه

خطا

نواخت ممتد

مشخصات فیزیکی



مدل استاندارد

ابعاد (mm)

 عمق x عرض x ارتفاع

دستگاه یو پی اس:  600x438x88 [2U]

بستة باتری:  695x438x88 [2U]

بستة ISO: 600 x 438 x 88 [2U]

دستگاه یو پی اس: 600x438x88 [2U]

بستة باتری: 695x438x88 [2U]

بستة ISO: 686 x 438 x 133 [3U]

وزن خالص (kg)

دستگاه یو پی اس: 15

بستة باتری: 48

بستة ISO: 61

دستگاه یو پی اس: 18

بستة باتری: 48

بستة ISO: 90

مدل مخصوص استفادة طولانی­مدت

ابعاد (mm)

 عمق x عرض x ارتفاع

دستگاه یو پی اس:600 x 438 x 88 [2U]

بستة ISO: 600 x 438 x 88 [2U]

دستگاه یو پی اس:600 x 438 x 88 [2U]

بستة ISO: 686 x 438 x 133 [3U]

وزن خالص (kg)

دستگاه یو پی اس: 15

بستة ISO: 61

دستگاه یو پی اس: 18

بستة ISO: 90

شرایط محیطی



رطوبت در شرایط کاری

20-90 % RH  در دمای  0- 40°C  (بدون تقطیر شدن)

سطح نویز

کمتر از 55dB در فاصلة 1 متری

کمتر از 58dB در فاصلة 1 متری

مدیریت



RS-232 / USB هوشمند

پشتیبانی از

Windows® 2000/2003/XP/Vista/2008, Windows® 7/8، Linux و MAC

SNMP اختیاری

مدیریت انرژی از طریق برنامة مدیریتی SNMP و مرورگر اینترنتی



[1]- مترجم: نسبت حداکثر جریان به جریان RMS

[2] - مترجم:‌ line mode در این وضعیت، برق اصلی ورودی ابتدا در بخش AC/DC از متناوب به مستقیم و سپس در بخش DC/AC به خروجیِ پایدار تبدیل می­شود.
